0 ?+ x2 f5 ^; c２．管狀織物的上機要點(diǎn)
: h4 q7 `4 B1 Y& I( g; V/ t! l! ^5 _（１）管狀組織的穿綜方法一般采用順穿法或分區穿法。如采用分區穿法，則表經(jīng)紗穿在前區，里經(jīng)紗穿在后區。

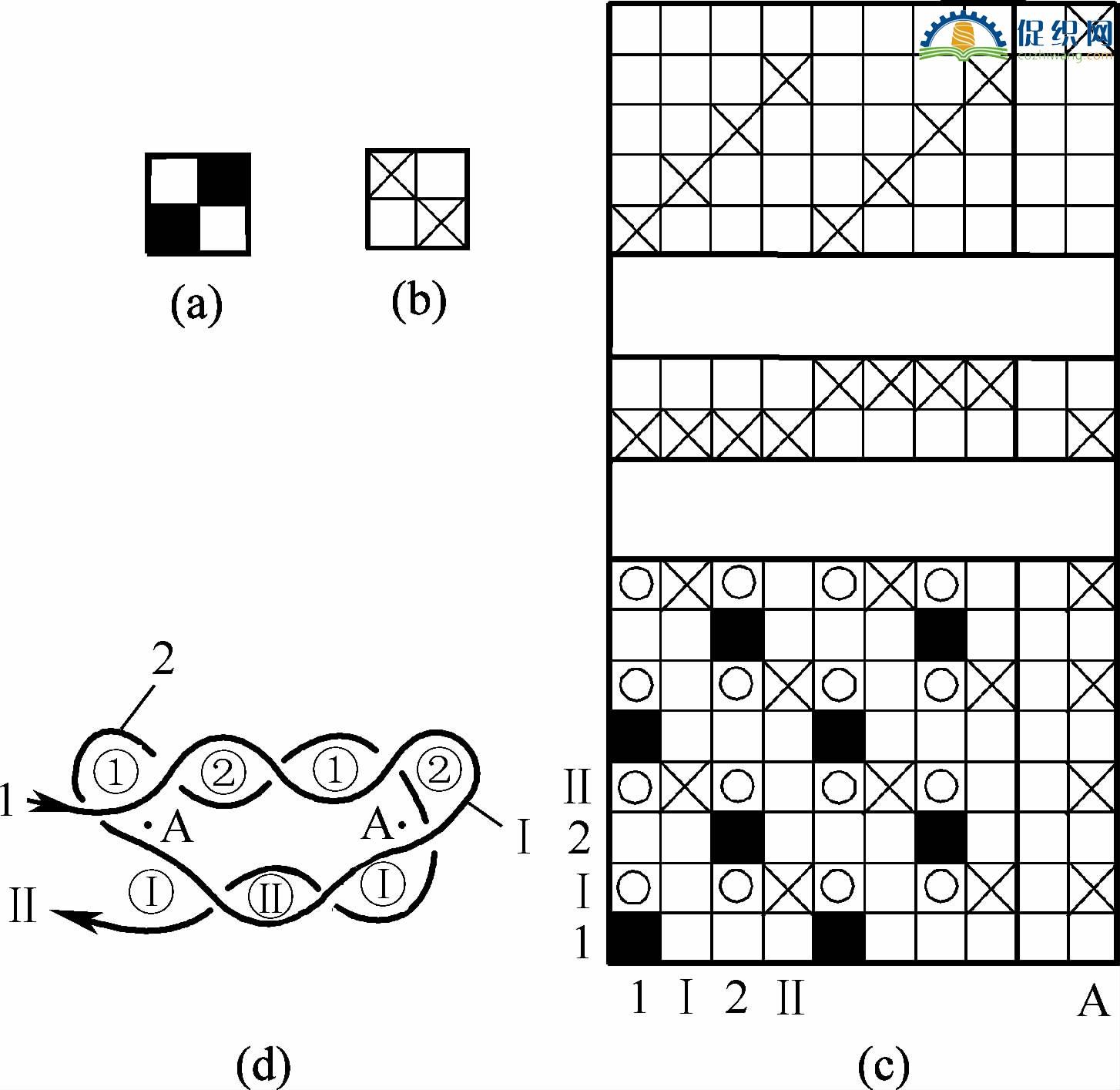

* {9 H, D: q$ [5 T5 \（２）為了使管狀織物左右折幅處邊緣的經(jīng)紗密度保持均勻，使管狀織物的折幅處平整，所以在布身左右折幅處各穿入一根張力較大的特線(xiàn)（邊線(xiàn)），借此達到上述目的。特線(xiàn)單獨穿在獨立的綜頁(yè)內。當投入里緯時(shí)，特線(xiàn)在里緯之上；而投入表緯時(shí)，特線(xiàn)沉于表緯下面。如圖1（ｃ）、圖1（ｄ）中的特線(xiàn)Ａ。在管狀織物形成的過(guò)程中，特線(xiàn)不織入織物內，而是夾在表、里層之間。在織物下機時(shí)，可以將特線(xiàn)抽出。特線(xiàn)的粗細隨管狀織物的經(jīng)紗線(xiàn)密度與密度不同而改變。
2 s% K! \$ y7 H- Z4 X1 R, f% b如當織物的經(jīng)緯密度很大，且紗線(xiàn)的線(xiàn)密度較高，經(jīng)紗張力很大，以及對布的折幅處平整要求較高，而布幅卻較狹，并且使用特線(xiàn)不能達到要求時(shí)，可以用“內撐幅器”來(lái)替代特線(xiàn)?！皟葥畏鳌睘橐簧酄畹蔫F片，其截面與管狀織物的內幅相符合，活裝在筘上能作上下滑動(dòng)。上機時(shí)，內撐幅器在表經(jīng)和里經(jīng)之間，而在打緯時(shí)則能插入管狀織物內，以使邊緣平整。
