3.纖維品種與混紡比
織物結構基本相同時(shí)，織物中紗線(xiàn)的強度利用系數大致保持穩定，紗線(xiàn)中纖維強度利用程度的差異也在一定范圍內，因此纖維的品種是織物強伸性能的決定因素。各種化纖的拉伸性能差異甚大，因此化纖織物的拉伸性能也有很大的不同。下表為幾種化纖長(cháng)絲織成的相同規格過(guò)濾布的強度。
2 J0 J$ i6 @1 R# B5 l+ W7 }

織物原料對織物強度的影響

織物原料	錦綸	滌綸	丙綸	腈綸	氯綸
織物強度（Ｎ／５ｃｍ）	１７０５．２	１６８５．６	１５１９	１０５８．４	８２３．２
[/tr]

由于化纖制造工藝不同、纖維內部結構不同，即使品種相同的化纖，纖維的拉伸性能也有很大的差異，因此織物的強伸性能也會(huì )產(chǎn)生相應的變化。例如，對棉型低強高伸和高強低伸滌綸作對比試驗，以１３ｔｅｘ滌／棉（６５／３５）紗，織平紋細布，相同規格織物的強伸性能見(jiàn)表。由表可知，由低強高伸滌綸織得的織物，斷裂強度較低，但斷裂伸長(cháng)率特別是斷裂功明顯較大。如前所述，由于斷裂功是織物抵抗外力破壞的內在能量，因此在一定程度上也可反映織物的服用牢度。穿著(zhù)實(shí)踐證明，低強高伸滌綸織物較為耐穿。

纖維性能對織物強伸性能的影響

( v0 X8 c. Q: Q8 @% W

纖維 - E9 o  U. `! _  j 類(lèi)型 7 Z# v* E% [+ z  l/ l( A		( g% G& K  e. f- B 低強高伸	/ w# f8 ?* W( s# z1 c9 \ 高強低伸 0 ^3 U" I$ U* g
織物強度（Ｎ／５ｃｍ）	: u4 N. n4 T/ z) z; J2 a 經(jīng) 2 U% z4 W: k* v. }	４２２．４ 5 B' q7 q# b$ G7 r* [( P	４７３．３
	緯 & t( h0 F. ]+ a& F5 G- ^	４１４．５	４９６．９ 9 v# x$ h) y2 q5 @8 E
8 r; f5 Y* \* e& p 斷裂伸長(cháng)率（％）	! H/ a% o/ ~# R$ T2 p, C0 B" W& ^ 經(jīng)	３５．３	２３．２
	; _- P' U0 Q, ~( m( t# b! W0 t  @ 緯	' f4 a: M$ h% {# B ３１．３	１９．６ . A) L# X! t6 C# ^5 v
斷裂功（Ｎ·ｍ） ! n$ t8 ]' i2 E	經(jīng)	１６．１ % Q& T7 Q8 Z4 F" n  M- \. y	# z0 ?0 b8 |8 m, b/ F- ] ７．８
	( W+ E2 Q: {9 ^# Z' E 緯	3 i% {8 x% t4 @9 n; T/ @% S １３．４	８．５ / w6 r, v5 V! q; k6 G' ~9 J
	經(jīng)＋緯	２９．５ # G+ k: n7 x( ~9 y! A1 M3 U	１６．３

8 K/ j/ C* G* z

3 j+ E, b, u" K% f
% p( f: d1 T& q  n! [3 \9 ^9 g紗線(xiàn)捻度對織物強度的作用包含著(zhù)互相對立的兩個(gè)方面。當紗線(xiàn)捻度在臨界捻度以下較多時(shí)，在一定范圍內增加紗線(xiàn)的捻度，織物強度有提高趨勢；但當紗線(xiàn)的捻度接近臨界捻度時(shí)，織物強度明顯下降，因為當紗線(xiàn)還沒(méi)有達到臨界捻度時(shí)，織物強度已達到最高點(diǎn)。
紗線(xiàn)的捻向，通常從織物光澤的角度考慮較多，但也與織物的強度有關(guān)。當經(jīng)緯向兩系統紗線(xiàn)捻向相同時(shí)，織物表面的纖維傾斜方向相反，而在經(jīng)緯交織處則趨于互相平行，因而纖維互相嚙合和密切接觸，紗線(xiàn)間的阻力增加，以致織物強度有所提高。兩種棉織物的經(jīng)緯紗捻向不同時(shí)，織物強度的變化見(jiàn)表１０－４。同時(shí)，經(jīng)緯紗線(xiàn)捻向相同時(shí)，交織點(diǎn)處經(jīng)緯紗線(xiàn)互相嚙合，織物厚度變薄，但織物卷角效應較輕，當經(jīng)緯紗線(xiàn)捻向相反時(shí)，交織處兩系統紗線(xiàn)中纖維方向互相交叉，無(wú)法嚙合，因而織物厚度較厚；但因兩系統紗線(xiàn)扭應力合力作用，使卷角效應比較明顯。
# ]& B- u, N; R5 B

紗線(xiàn)捻向對織物強度的影響

織物品種		１９．５ｔｅｘ×１６ｔｅｘ細布		１４．５ｔｅｘ×１４．５ｔｅｘ緯面緞紋
紗線(xiàn)捻向	經(jīng)	Ｚ	Ｚ	Ｚ	Ｚ
	緯	Ｓ	Ｚ	Ｓ	Ｚ
織物強度（Ｎ／５ｃｍ）	經(jīng)	３６３．６	３７６．３	３９０．０	３９９．８
	緯	２７０．５	２８８．１	５７１．３	６１９．４
[/tr]

0 c- `' C0 |& |6 {% R0 N: L+ |

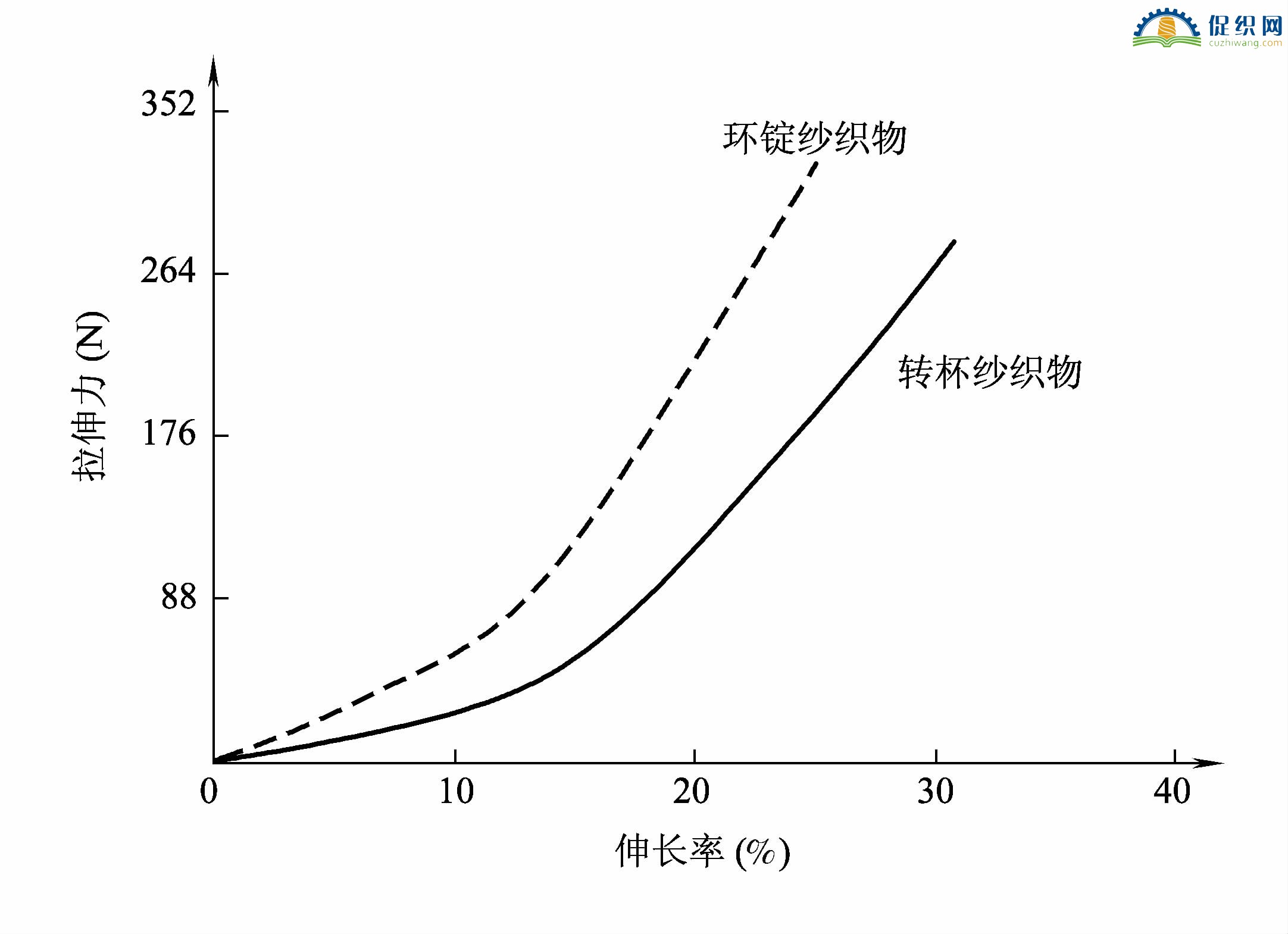

2.紗線(xiàn)的線(xiàn)密度和結構
* y9 n" B! x1 C$ P! M) ?- Y在織物的組織和密度相同的條件下，用線(xiàn)密度高的紗線(xiàn)織造的織物，其強度比較高。很明顯，這是由于線(xiàn)密度高的紗線(xiàn)斷裂比強度較大，此時(shí)紗線(xiàn)織成相同密度的織物，其緊度較大，織物較厚，斷面積大，經(jīng)緯紗線(xiàn)之間接觸面積增加，纖維間的摩擦力增大，使織物強度提高。
1 W6 F6 g: f3 u7 X1 v! Q由股線(xiàn)織成的織物強度大于由相當于同線(xiàn)密度單紗所織成的織物。以１６ｔｅｘ×２股線(xiàn)作為經(jīng)紗，不同特數的紗線(xiàn)作為緯紗織成３/１卡其織物，測得強度結果見(jiàn)表。由表可知，全線(xiàn)卡其的織物強度比半線(xiàn)卡其高，這是由于單紗合股反捻成股線(xiàn)后，減少了扭應力，使紗中纖維承擔外力均勻，并使股線(xiàn)的條干不勻、強度不勻與捻度不勻有所降低，提高了股線(xiàn)中纖維的強度利用程度。
# L2 I7 I3 b3 F4 y! R7 ~

股線(xiàn)與單紗對織物強度的影響
; t* i8 L7 X7 W$ R

緯向紗線(xiàn)線(xiàn)密度（ｔｅｘ）	１８×２	３６	２１×２	４２	２４×２	４８	２９×２	５８
織物緯向強度（Ｎ）	８３３	７１５．４	９１６．３	８４０．８	９６１．４	８９４．７	９８５．９	９２４．１
[/tr]
