2 _# z% D( p; V/ y0 o３．斷脫強度和斷脫伸長(cháng)率　

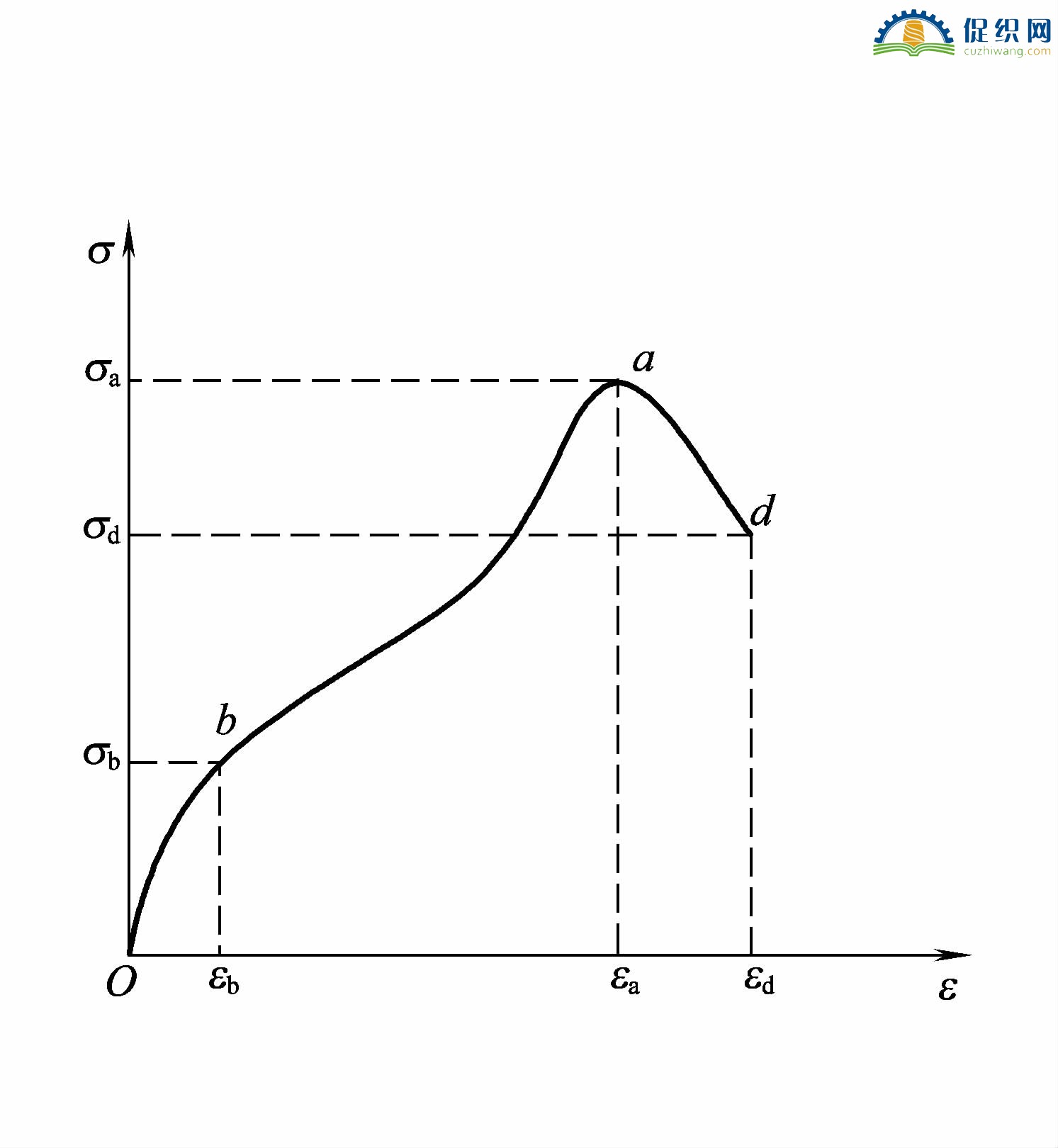

" j) F( U( l7 p8 j& S材料拉伸中，一部分材料在拉伸過(guò)程中達到最大力點(diǎn)（圖１中ａ）之后，并未直接斷脫，而緩慢下降一段之后應力才急劇下降并斷脫，因此在斷裂點(diǎn)ａ之外，還有一個(gè)斷脫點(diǎn)ｄ（ｒｕｐｔｕｒｅｐｏｉｎｔ）。這點(diǎn)的強度稱(chēng)為斷脫強度（ｒｕｐｔｕｒｅｔｅｎａｃｉｔｙ），其伸長(cháng)率稱(chēng)斷脫伸長(cháng)率（ｒｕｐｔｕｒｅｅｌｏｎｇａｔｉｏｎ）。

拉伸變形曲線(xiàn)有關(guān)指標如下。
7 ~& I9 m/ |) A3 r% i$ e2 v6 `１．初始模量　
拉伸應力曲線(xiàn)伸長(cháng)率曲線(xiàn)圖1中Ｏｂ線(xiàn)段斜率較大，斜率即拉伸模量Ｅ。
Ｅ＝ｄσ/ｄε
因此，在曲線(xiàn)Ｏｂ段接近Ｏ點(diǎn)附近，模量較高，即為初始模量，它代表紡織纖維、紗線(xiàn)和織物在受拉伸力很小時(shí)抵抗變形的能力。初始模量的簡(jiǎn)便求法是：伸長(cháng)率為１％時(shí)的纖維應力的１００倍，即為初始模量，單位為ｃＮ／ｔｅｘ或ｃＮ／ｄｔｅｘ，一般用Ｅ_０表示。它的大小與纖維材料的分子結構及聚集狀態(tài)有關(guān)，如苧麻纖維Ｅ０為１７６～２２０ｃＮ／ｄｔｅｘ，棉纖維Ｅ_０為６０～８２ｃＮ／ｄｔｅｘ，綿羊毛纖維Ｅ_０為８．５～２２ｃＮ／ｄｔｅｘ，這是由于麻纖維聚合度高（約為３萬(wàn)）；而棉纖維聚合度略低（１～１．５萬(wàn)），分子鏈伸展并且氧六環(huán)剛硬；毛纖維分子鏈柔軟，且有α螺旋，聚合度也低（１００～３００），毛織物的手感較柔軟，與紡織制品的手感、懸垂、起拱性能等關(guān)系密切。
