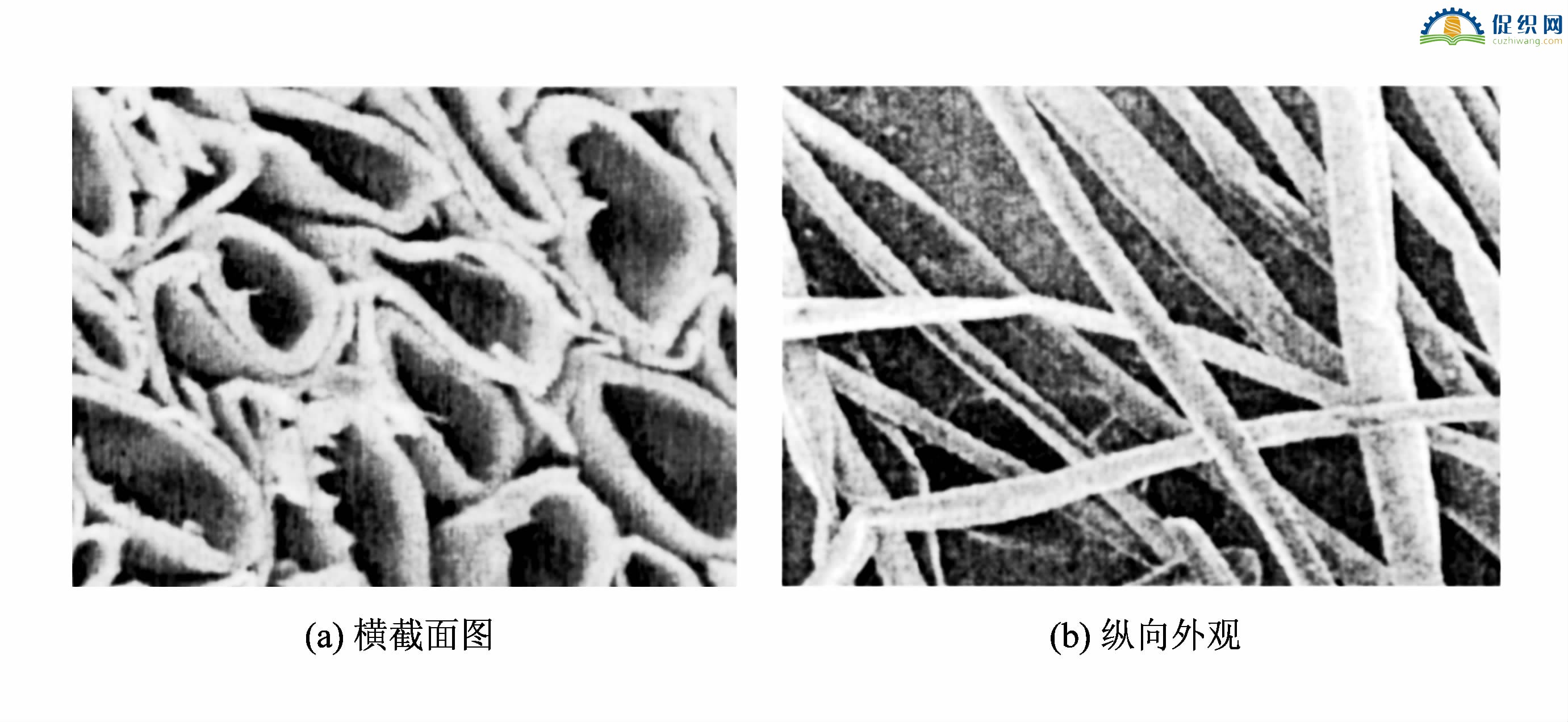

5 Z/ B6 u3 u' r$ a8 ~- H2 ~3 N; d三、 木棉纖維的主要性能
7 C: l0 F2 E6 [  i+ x4 Q１．纖維規格　
木棉纖維長(cháng)度較短，為８～３４ｍｍ。纖維中段直徑范圍是２０～４５μｍ，線(xiàn)密度為０．９～１．２ｄｔｅｘ。近年發(fā)現木棉果殼內壁西區域纖維長(cháng)度為１６～３４ｍｍ，果殼中心籽區纖維長(cháng)度８～２０ｍｍ。
* E4 g, L. Q  W4 y7 t4 _6 p２．密度　
木棉纖維的中空度高達９４％ ～９５％ ，胞壁極薄，未破裂細胞的密度為０．０５～０．０６ｇ／ｃｍ３。木棉纖維集合體浮力好，在水中可承受相當于自身２０～３６倍的負載重量而不致下沉。木棉集合體在水中浸泡３０天，其浮力也僅下降１０％。
３．強度與伸長(cháng)　
木棉纖維的強力較低，伸長(cháng)能力小。單纖維平均強力為１．４～１．７ｃＮ，纖維比強度為０．８～１．３ｃＮ／ｄｔｅｘ，斷裂伸長(cháng)率為１．５％ ～３．０％。
４．扭轉剛度　
木棉纖維的相對扭轉剛度很高，為７１．５×１０－４（ｃＮ·ｃｍ２）／ｔｅｘ２，大于玻璃纖維的扭轉剛度，使紡紗加捻效率降低，因此很難用加工棉或毛的紡紗方法單獨紡紗。
５．吸濕性　
, u/ Z8 r. }: Q  t; Z# a9 Y4 j1 ^$ K木棉纖維吸濕性好于棉纖維，則其標準回潮率為１０％ ～１０．７３％。
６．光學(xué)性能　
: D% c2 F0 [# v  J0 R木棉纖維的平均折射率為１．７１８，略高于棉纖維的平均折射率１．５９６。
/ i& H* z4 W. y& j6 i6 x. n- V７．耐酸性　
/ @4 ?0 P# w: v% \) a4 r木棉纖維的耐酸性較好。常溫下稀酸、弱酸對其沒(méi)有影響，木棉纖維溶解于３０℃時(shí)７５％的硫酸和１００℃時(shí)６５％的硝酸，部分溶解于１００℃時(shí)３５％的鹽酸。
0 t7 @% T, ?3 T+ S$ H" V８．耐堿性　
木棉纖維耐堿性能良好，常溫下氫氧化鈉溶液對其沒(méi)有影響。
2 Z) F/ d" ?$ ?; g6 }９．染色性　
) d" {7 e! G- v7 w0 E# C木棉可用直接染料染色，但其上染率低，約為６３％，而同樣條件下棉的上染率為８８％。由于木棉纖維含有大量木質(zhì)素和半纖維素，它們和纖維素互相糾纏和分子間力作用導致了纖維素部分羥基飽和，染料分子不能順利結合。
１０．色澤　
木棉纖維有白、黃和黃棕色三種顏色。
* F; N* A& F! f' I9 D# R
