2.不帶計算機控制方式
不帶計算機控制的斷緯自停裝置對壓電陶瓷傳感器輸出的檢測信號進行處理并控制自停的原理與前述原理基本相同。但是，它以集成電路構成的邏輯電路來完成前述的電平比較器和微處理器的功能；用接近開關和主軸上安裝的凸輪片作為同步信號發生器來產生主軸位置角信號。當緯紗斷頭、缺緯或雙緯誤入時，隨著主軸特定位置的角度信號到來，驅動電路啟動電磁制動器，使織機制停在設定的主軸工作位置角上。

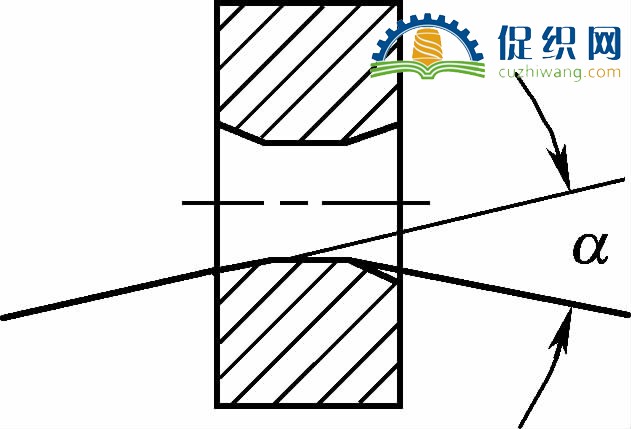

5 K* j0 J# b$ K5 n  Z- w由于邏輯電路不具備微處理器的部分功能（如數字濾波、放大倍數自動設置等），因此使用時緯紗速度不宜過低，并不應有緯紗跳動現象。在織制過粗或過細的緯紗時，要適當調整緯紗對傳感器導紗孔眼的包圍角α，使傳感器產生的檢測信號達到適當的強度，以保證緯紗斷頭自停裝置的正確工作。
