傳統噴氣織機的傳動系統(圖)和工作原理

查看數: 27138 | 評論數: 1 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2015-8-1 09:16

正文摘要:

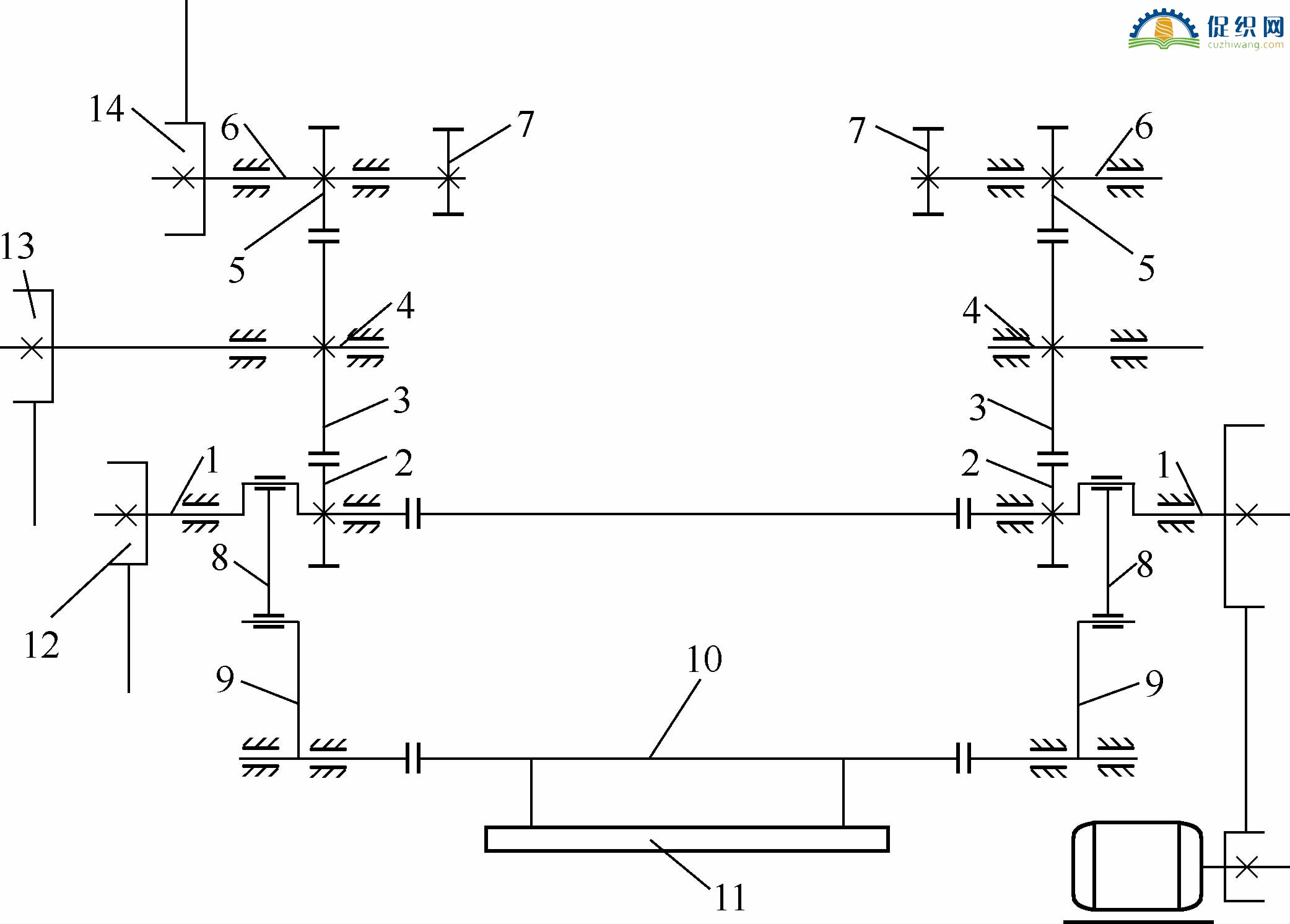

傳統噴氣織機的傳動系統如圖所示。主電動機通過組合型三角皮帶傳動織機主軸1,由主軸通過主軸齒輪2及中心軸齒輪3傳動中心軸4,再由中心軸齒輪3和絞邊軸齒輪5傳動絞邊軸6,通過絞邊傳動齒輪7傳動絞邊器。主軸 ...

回復

評分 花木蘭 發表于 2015-8-1 09:19:09
% z) e) a% b5 d! {
噴氣織機絞邊裝置亦有多種形式,其傳動方式也不盡相同。一般繩狀絞邊裝置由絞邊軸傳動;紗羅絞邊裝置則由綜框帶動;新型噴氣織機多采用電子絞邊裝置,由單獨電動機驅動。# z1 _. j/ Z$ l. [" A
噴氣織機的引緯系統由織機主控制裝置控制下同步運行的電子儲緯器供緯,引緯供氣機構/ R$ Q4 V: {+ N, C
一般通過電磁閥控制主噴嘴和輔助噴嘴的噴射引紗時間。斷經和斷緯采用電子自停裝置。當尋緯或打慢車時,變頻器使電動機慢速運轉,安裝在織機主軸上的感應器則控制織機每次僅回轉一轉。0 U& v; L6 _! y/ f/ x) b
對于適應加工重厚織物的噴氣織機(特別是寬幅噴氣織機),通常采用共軛凸輪打緯機構,以滿足打緯力的要求,而且普遍采用了電子送經機構和電子卷取機構。0 B* u' [, a1 X) R* ]+ Y
織機在計算機控制系統的控制下,以主軸編碼器信號為時間基準,協調地完成各機構的運動。
