9 `4 Y0 E+ _* a" h1 @1 B' z: H３.過濾器　

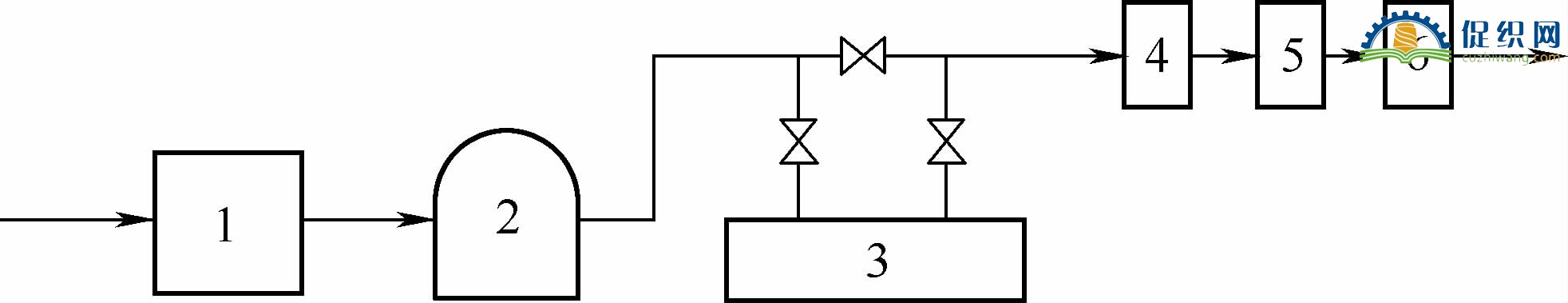

. ^. C8 _  t" X& ]' P主過濾器４對來自干燥器的壓縮空氣進行過濾。主過濾器的過濾精度達３～５μｍ，過濾對象是粒子較大的水、油、雜質。經過濾后，空氣中３～５μｍ以上的雜質和９９％的含油被除去。
過濾精度為０．３～１μｍ的輔助微粒過濾器５和過濾精度為０．０１μｍ的微粉霧過濾器６，其過濾目的主要是除去經過主過濾器過濾后壓縮空氣中殘留的油分，使空氣含油量幾乎下降為零，同時把相應尺寸的雜質微粒過濾出來。使用蝸輪式和不加油螺桿式空氣壓縮機時，由于壓縮空氣中不含油分，因此輔助微粒過濾器和微粉霧過濾器可以不用，或者只使用輔助微粒過濾器。
經這種流程生產的壓縮空氣能滿足噴氣織機用壓縮空氣的干燥、無油要求。

２.儲氣罐　
儲氣罐２作為織造車間的壓縮空氣供氣源，應具有很大的容氣量，它衰減了來自空氣壓縮機的空氣壓力脈動，使供氣壓力保持穩定。同時，空氣在儲氣罐內流動緩慢，讓水分和一些有害雜質能從中分離出來。儲氣罐流出的壓縮空氣經干燥器３進一步除去水分，通常采用的是冷凍式干燥器。壓縮空氣被冷卻到２０℃，于是水分被進一步冷凝出來，經干燥器之后，空氣中９９．９％的水分被排除，其大氣壓露點溫度降為－１７℃。
