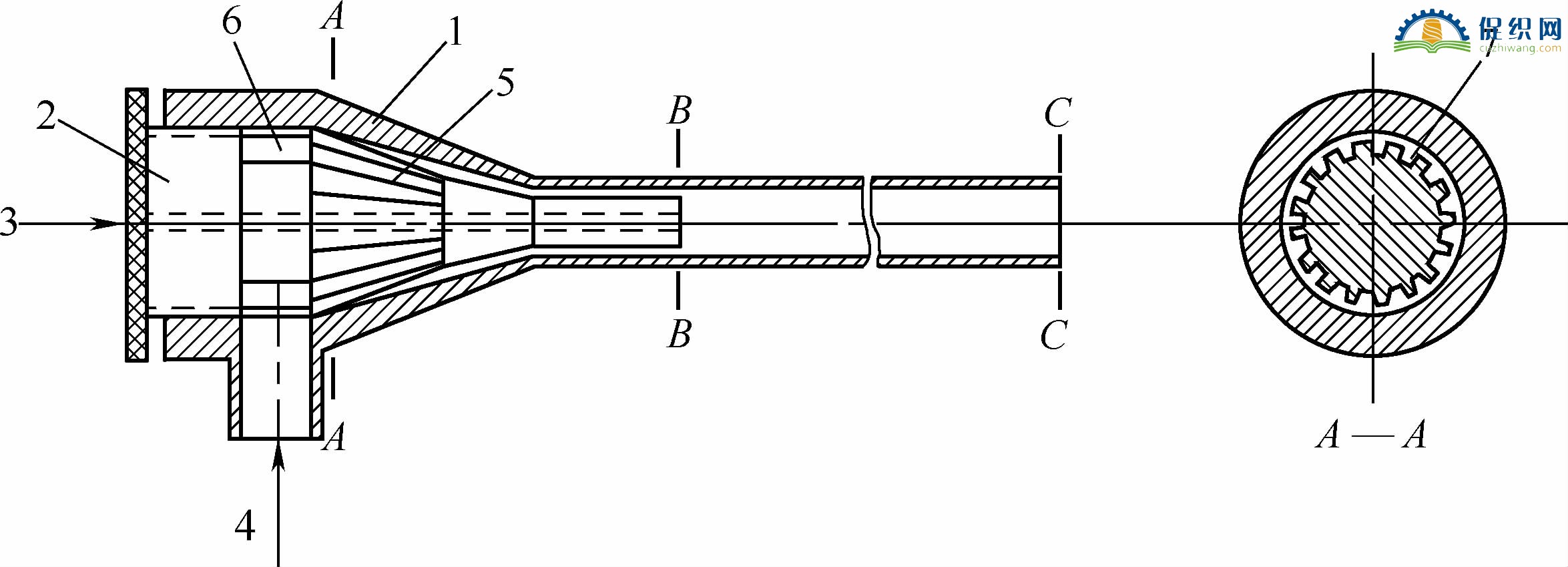

主噴嘴實物圖

２.主噴嘴的固裝　
/ G# _- N7 d, `- j主噴嘴的固裝有兩種形式。
（１）主噴嘴固定在機架上，不隨筘座一起前后擺動，即分離式。最初幾乎所有的噴氣織機都采用這種方式，為使主噴嘴在引緯時能與管道片的孔或筘槽對準，要求筘座在后止點有相當長的相對靜止時間，這會(huì )使筘座運動的加速度增大，不利于車速提高，加之筘座相對靜止期間筘座仍有少量位移，這會(huì )造成防氣流擴散裝置內的氣流壓力出現駝峰，易造成緯紗頭端的卷曲飛舞。
（２）主噴嘴固裝在筘座上，隨筘座一起前后擺動。它可以保證噴嘴與筘槽或管道片始終對準，允許的引緯時間角延長，加之筘座無需靜止時間，打緯運動的加速度小，從而有利于寬幅、高速，同時可降低引緯所需的氣壓和耗氣量。目前一些先進的噴氣織機上在活動的主噴嘴之前，還附加一只輔助的固定噴嘴，可以使進入主噴嘴的緯紗更為穩定。
