發布時間: 2015-7-25 16:59

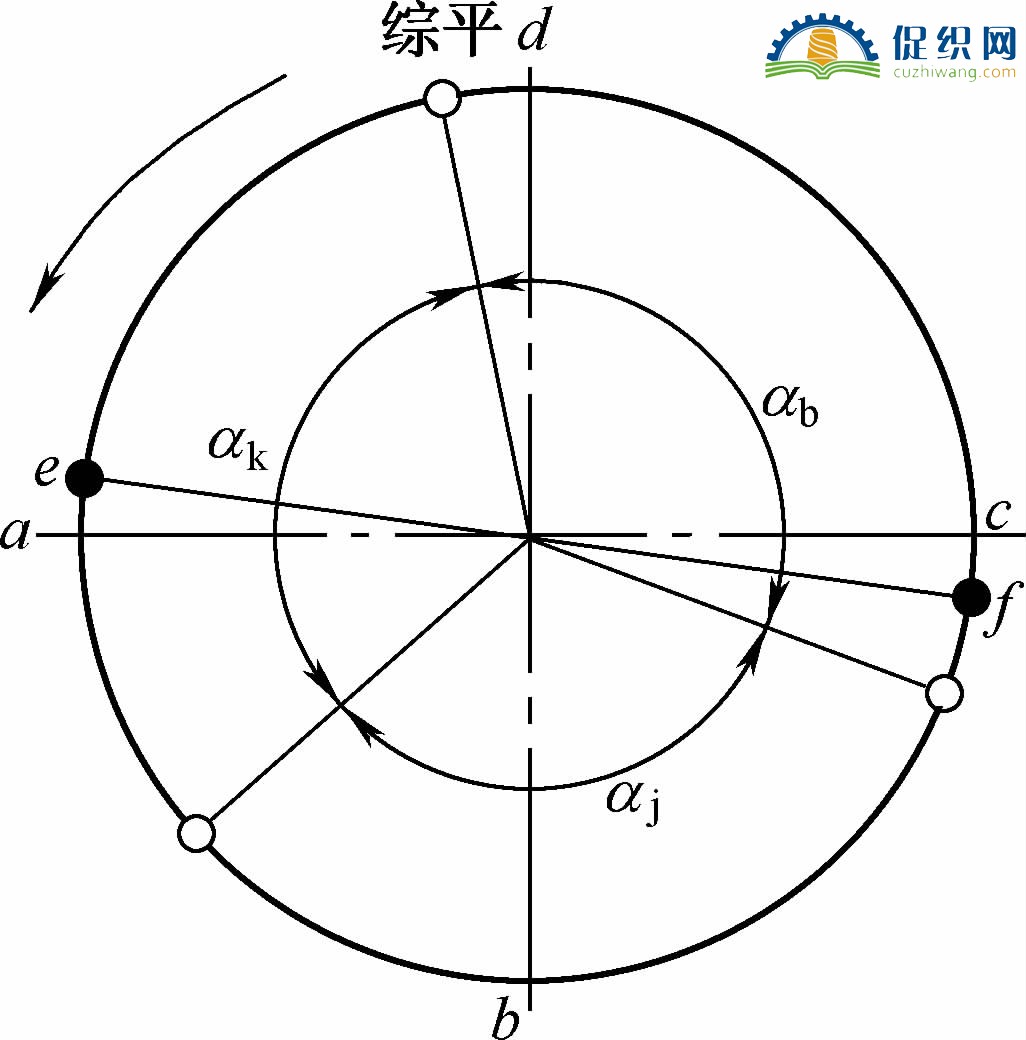

正文摘要:1.綜框運動角的表示) I; N3 c& G& B( S 織機主軸每一回轉,經紗形成一次梭口,其所需要的時間,稱為一個開口周期。在一個開口周期內,經紗的運動經歷三個時期。* [' U/ d5 d# _" S (1)開口時期。經紗離開綜平位置 ... |
3 p& J; g! P6 ]# S7 b 2.綜框運動角的分配+ ^; r, D* [9 C4 `3 F5 t 開口角、靜止角和閉口角的分配,隨織機筘幅、織物種類、引緯方式和開口機構形式等因素而異。在有梭織機上,為使梭子能順利地通過梭口,要求綜框的靜止角大些,但增加靜止角,勢必縮小開口角和閉口角,從而影響綜框運動的平穩性。因此,對一般平紋織物來說,為了兼顧梭子運動和綜框運動,往往使開口角、靜止角和閉口角各占主軸的1/3轉,即120°。隨著織機筘幅的增加,緯紗在梭口中的飛行時間也將增加,因此,綜框的靜止角應適當加大,而開口角和閉口角則相應減小。在采用三頁以上綜框織制斜紋和緞紋類織物時,為了減少開口凸輪的壓力角,改善受力狀態,常將開口角和閉口角擴大。在噴氣織機上采用連桿開口機構時,由于這種機構/ U6 p p* i0 h! m" B# j7 ]9 p8 h 的結構關系,開口角和閉口角較大,而靜止角為零。在設計高速織機的開口凸輪時,考慮到在開口過程中開口機構所受載荷逐漸增加,而在閉口過程中開口機構所受載荷逐漸減小,為使綜框運動平穩和減少凸輪的不均勻磨損,常采用開口角大于閉口角。 |
