紋板圖位于穿綜圖的右側或左側，圖 (a) 的紋板圖在穿綜圖左側，適用于右手車左龍頭 的紋板圖在穿綜圖右側，適用于左手車右龍頭。此種表示方法在紋板圖中，橫行數表示所控制的綜頁數，因而與穿綜圖中綜頁數相等。
1 i$ W  u: K0 o7 ]7 M" g

紋板圖繪圖方法比較

紋板圖是控制綜框運動規律的圖解。多臂織機上的紋板有紋釘式、紋珠式、紋板紙式、電子數字式等幾種，它是多臂機開口機構植紋釘的依據。紋板圖在上機圖中的位置有兩種，因而繪圖方法也有兩種。如圖所示，其紋板圖位于組織圖的右側，這種方法繪圖方便，核對簡捷，所以工廠一般都采用此法。紋板圖中每一縱行表示對應的一頁綜片，其順序自左向右，其縱行數等于綜頁數:每一橫行表示織人相應一根緯絲的紋釘，控制1 根緯絲，其橫行數等于組織圖的緯絲數。

7 V( z. ]9 ]% n. D0 l6 Q" i

紋板圖繪圖方法

GB/T 29256.1-2012 紡織品　機織物結構分析方法　第1部分：織物組織圖與穿綜、穿筘及提綜圖的表示方法Textiles—Woven fabrics—Construction—Methods of analysis—Part 1:Methods for the presentation of a weave diagram and plans for drafting,denting and lifting，PDF
allrestedup.com/thread-12147-1-1.html
9 P5 R( A/ H2 p: [

# U" s2 T/ p+ x' P( B圖4（ｂ）的紋板圖是用于右手車左龍頭的。其繪法是在轉向時與左手車圖4（ａ）相反即得。工廠在使用此種上機圖時，也往往只采用穿綜圖和紋板圖，不畫組織圖。圖１－１８紋板圖的釘植法如圖5所示。圖5（ａ）是圖4（ａ）紋板圖的釘植法，圖5（ｂ）是圖4（ｂ）紋板圖的釘植法。

紋板釘植法

目前，我國許多生產廠家對織機設備進行更新?lián)Q代，引進了各種新型織機，可配備各種開口裝置。積極式踏盤開口裝置最多可帶１２片綜框。采用電子多臂開口裝置，最多可帶３２片綜框。例如，開口采用電子多臂機或大提花裝置，提綜規律可由電腦根據不同的組織結構和穿綜方法自動生成?？棛C上的電腦控制柜，實現電子送經、電子卷取、多色任意選緯等功能。漢字液晶顯示，可方便地了解各種織造信息，通過鍵盤設定和更改工藝參數。電腦控制系統使得駕馭織機更省力，不僅可以保證質量，提高效率，而且有利于增加面料的舒適程度。

（２）紋板圖位于穿綜圖的右側或左側：圖4（ａ）的紋板圖在穿綜圖右側，適用于左手車右龍頭。圖4（ｂ）的紋板圖在穿綜圖左側，適用于右手車左龍頭。
$ [8 C  V) ~6 z& m8 n3 K+ q: s

圖4   上機示意圖

此種表示方法在紋板圖中，橫行數表示所控制的綜頁數，因而與穿綜圖中綜片頁數相等。其縱行表示織入相應一根緯紗的紋釘孔，其順序自?xún)认蛲?。紋板圖的繪法是：組織圖中各根經紗，對應其所穿入的綜頁數，按順時針?lè )较颍ㄗ笫周?chē)）或逆時針?lè )较颍ㄓ沂周?chē)）轉９０°后，將其組織點浮沉情況填于紋板圖的橫行各方格內。經紗提起以符號或表示，經紗下沉以空格表示。
也可按下述方法填繪：當織第一緯時，１、４經紗應提起，１、４經紗分別穿入１、４綜框中，則應在紋板圖的第１縱行上第１、第４方格內填入符號。在織第二緯時，１、２經紗提起，１、２經紗穿入１、２綜框中，則應在紋板圖的第２縱行的１、２方格中填以符號。依此類推，即可描繪出所需的紋板圖來。

* Z) G; T6 p7 ~3 {- x

對于左手車右龍頭，由于龍頭在織機上位置不同，花筒的回轉方向也與右手車不同。因而釘植紋釘的起始方向應與右手車相反即可。圖3是與圖2同用一張紋板圖釘植的左手車紋板。
$ _; z. k/ n  {: n4 v9 V/ B4 L

左手車右龍頭紋板釘植法

在復動式多臂龍頭上，彎軸每回轉兩次轉過一塊紋板，因此，一塊紋板上有兩排紋釘孔眼，每排各有十六個孔眼。每排孔眼所釘植的紋釘控制一次經紗開口，納入一根緯紗，如圖2所示。
圖2所示為右手車左龍頭紋板的釘植法，從下方第一塊紋板的第一排孔眼為紋板圖中第一根緯紗沉浮規律釘植紋釘之處。第一塊紋板的第二排孔眼則是按紋板圖中第二根緯紗沉浮規律釘植紋釘之處。第二塊紋板則是第三、第四緯釘植紋釘之處，以此類推即可。
# F  a2 `; {1 E/ z; i: o圖2是圖１（ａ）組織的紋板圖。當織第一緯時，在紋板圖中是１、４經紗提起，因在第一緯的１、４方格中是經組織點。因而在第一塊紋板的第一排孔眼上，從左向右數第１、第４孔眼應相應地釘植紋釘，以符號●表示。而第一緯浮于２、３經紗之上，是緯組織點，則紋板上第一排孔眼上的２、３孔眼處就不再釘植紋釘，以符號○表示。
在釘植紋釘時，考慮減少經紗開口張力及操作方便，應使用機前部分的紋釘。由于多臂龍頭掛置紋板時花筒只有八個槽，所以花筒所掛紋板數至少應為八塊，不夠時應使ｎＲｗ是大于１６的偶數。

圖2   左手車右龍頭紋板釘植法

紋板圖，也叫做提綜圖，是控制綜框運動規律的圖解。在有梭織機中，它是多臂開口機構植紋釘的依據。在設有踏盤開口裝置的織機上，是設計踏盤外形的依據。它在上機圖中的位置有兩種，因而繪圖方法也有兩種。

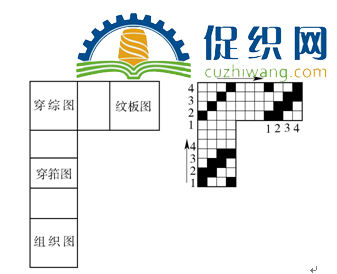

（１）紋板圖位于組織圖右側：如圖1所示。
此種方法繪圖方便、校對簡捷，所以工廠（尤其是色織廠）一般采用此法。此法也適用于各種新型織機。
9 z2 M4 E# t' Q5 X% m1 x& d* H在圖１的上機圖的紋板圖中，每一縱行表示對應的一頁（列）綜片，在踏盤開口織機上，每一縱行代表一頁踏盤所控制的綜片的升降規律。其順序是自左向右，其縱行數等于綜頁（列）數。每一橫行表示一塊紋板（單動式多臂織機）或一排紋釘孔（復動式多臂織機）。其橫行數等于組織圖中的緯紗根數。紋板圖的畫法是：根據組織圖中經紗穿入綜片的次序依次按該經紗組織點交錯規律填入紋板圖對應的縱行中，圖１（ａ）中穿綜圖是采用順穿法。因此描繪的紋板圖與組織圖完全一致。由此可知，采用此種上機圖的配置法，當穿綜圖為順穿法時，其紋板圖等于組織圖。這既便于繪圖又便于檢查核對。
' ^( p  E3 r  O. F# |圖１（ｂ）的穿綜圖為照圖穿法，Ｒ_ｊ＝８，Ｚ＝４，故紋板圖的縱行為４行。從穿綜圖上看，經紗１、２、３、４是順穿，５、６、８、７經紗又分別重復１、２、３、４經紗上組織點浮沉的規律，所以將組織圖中１、２、３、４經紗的組織點浮沉規律依次填入紋板圖中１、２、３、４縱行上，即為此種組織的紋板圖。

紋板圖畫法
