7 y) t$ d" C& t6 `! R" z分式表示法（ｅｘｐｒｅｓｓｅｄｉｎｔｈｅｆｏｒｍ ｏｆａｆｒａｃｔｉｏｎ）　適用于較簡單的織物。
4 R- Y% `3 G+ u. k. F- L+ p  K" N分子表示每根經紗上的經組織點數，分母表示每根經紗上的緯組織點數，即經組織點數　　　
8 v, ?1 A9 m# _. h                                                                                                                   緯組織點數（緞紋組織除外）。例如圖（ａ）、圖（ｂ）組織分別表示為１
                                  １平紋組織和２
8 |5 f1 w0 u2 J, {1 H3 z+ W                                                       １斜紋組織。

3 g+ P4 `; m! }. V; I組織圖表示法　
* ~; o8 C2 ^8 i' F$ s織物組織的經緯紗浮沉規律一般用組織圖（ｗｅａｖｅｄｉａｇｒａｍ）來表示。對于簡單的織物組織大多采用方格表示法。用來描繪織物組織的、帶有格子的紙稱為意匠紙（ｄｅｓｉｇｎ?ｐａｐｅｒ），其縱行格子代表經紗，橫行格子代表緯紗。在簡單組織中，每個格子代表一個組織點（浮點）。當組織點為經組織點時，應在格子內填滿顏色或標以其他符號，常用的符號有■、o、.、x等。當組織點為緯組織點時，即為空白格子。
) e; y0 @& P% e( D" E+ h1 y在一個組織循環中，縱行格子數表示組織循環經紗數Ｒｊ，其順序是從左至右；橫行格子數表示組織循環緯紗數Ｒｗ，其順序是從下至上。圖（ａ）、圖（ｂ）分別是兩種織物的組織圖，圖中箭矢Ａ和Ｂ標出了一個組織循環。圖１－４（ａ）Ｒｊ＝Ｒｗ ＝２，圖１－４（ｂ）Ｒｊ＝Ｒｗ＝３。在繪制組織循環圖時，一般都以第一根經紗和第一根緯紗的相交處作為組織循環的起始點。
2 W; y7 i, @9 O  g4 X2 U6 y& d在繪制組織圖時應注意一些問題。在畫組織圖以前應先把組織圖的范圍用邊框畫出來，一般標出經緯紗序號，再畫組織點。一般情況下，組織圖用一個組織循環表示，或者表示為組織循環的整數倍。

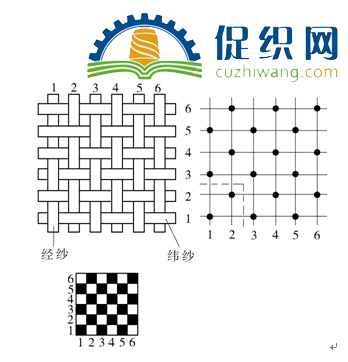

方格表示法的組織圖
