穿筘圖的表示

查看數: 28752 | 評論數: 2 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2015-4-7 13:31

正文摘要:

0 u) B2 x: s* L8 z. e. A/ }' H 穿筘圖reed drafting figure,reeding plan & s, M  n  ?4 I" E* d! _+ p$ m: S7 J 機織物上機圖(http://allrestedup.com/thread-5439-1-1.html)的組成部分。 ...

回復

評分 yangguang 發表于 2015-9-3 09:18:49
本色棉布每筘經紗穿入數可參考表。7 e' x1 R" z8 J
本色棉布每筘經紗穿入數* ~% E6 F  V# m6 X* E' ?


穿入數


布  別


穿入數


平布


2入


直 貢


3入、4入


府 綢


2入、4入


橫 貢


3入


三頁斜紋


3入


麻 紗


3入


嗶嘰、華達呢、卡其


4入




[/tr]
穿筘方法除用方格法表示外,還可以用文字說明、加括號或橫線以及其他方法來表示。
/ D% |/ o, v6 T1 I- q- x3 {7 G在經紗穿筘中,由于某些織物結構上的要求,常需在穿一定筘齒后,空一個或幾個筘齒不穿,習慣稱為空筘??阵匾灿袔追N不同的表示方法,簡述如下。3 ^6 o/ J( k' s- I/ y6 V& y

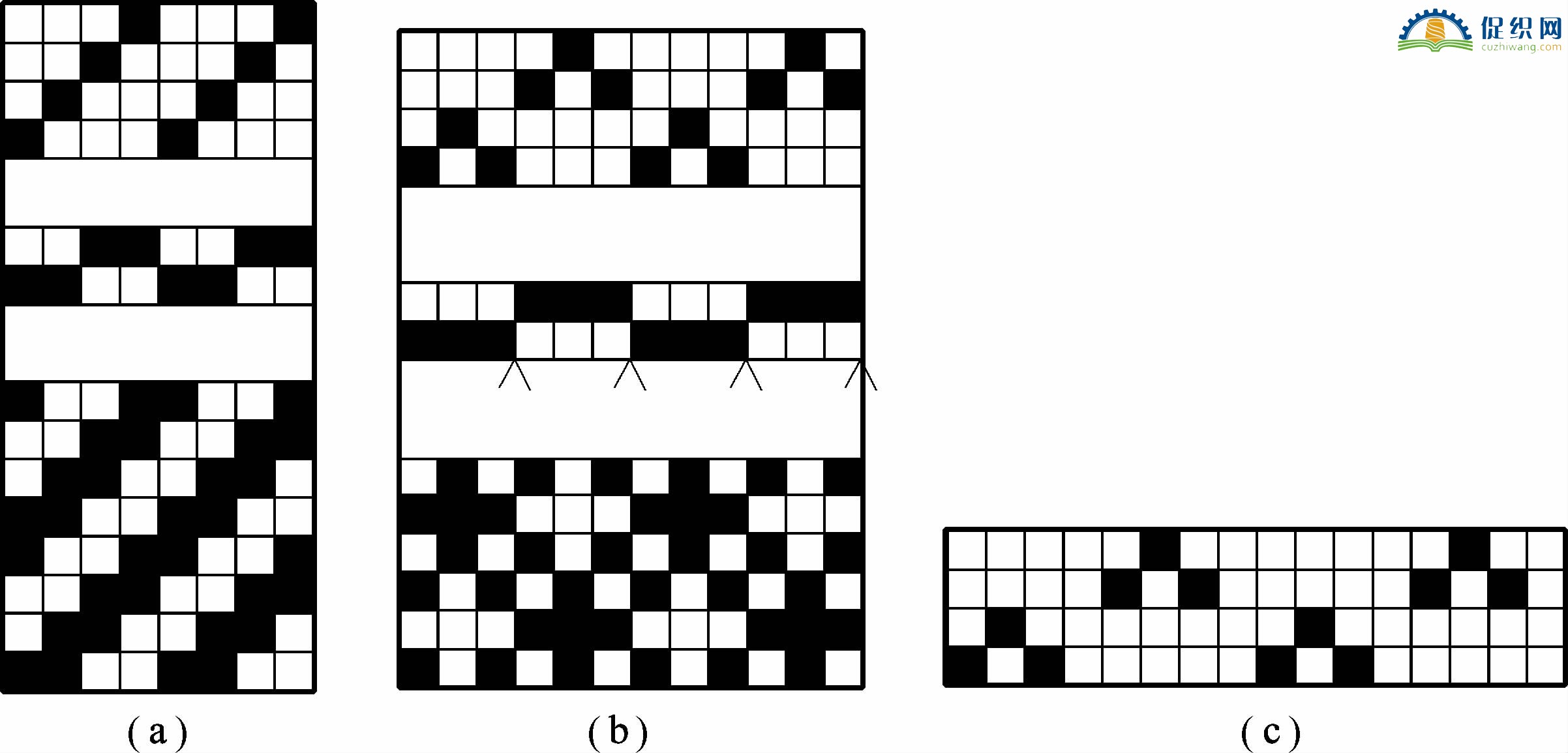

(1)在穿筘圖中,空筘處以“∧”符號表示,如圖。2 m( N6 y( V2 [) i
(2)若工藝表中只畫穿綜圖和紋板圖時,空筘可以在穿綜圖上以空白方格“□”表示,圖的穿綜圖就可以畫成圖的情況。; V* B8 b' ^* K2 ^& I& w( y
(3)在用數字法表示穿綜和穿筘方法中,空筘用“0”表示,如圖可寫成(1210343012103430)3入。
