下面以某種四色調線裝置為例說明其工作原理。
6 |( y$ p) _) n& s& u9 L, S* i
: k" _  R6 v$ I1 `( {8 p( q二、四色調線裝置的工作原理
調線裝置分機械控制和電腦控制兩類，后者具有花型變換快和方便、完全組織不受限制等優點，目前被普遍采用。
( G9 [% t: E( s8 k. A1 I5 [
3 w. N( r' B8 L& n( Q  g+ k整個系統包括電腦控制器與調線控制裝置兩大部分。電腦控制器上裝有鍵盤和顯示器，可以調用或編輯電腦中存貯的花型，也能輸入新的花型。通過一個與針筒同步回轉的信號傳送器將貯存在電腦控制器中的花型程序傳送給有關的導紗指變換電磁鐵，進行調線。
- r% T3 o" F) Y3 [9 D, ~5 t) _

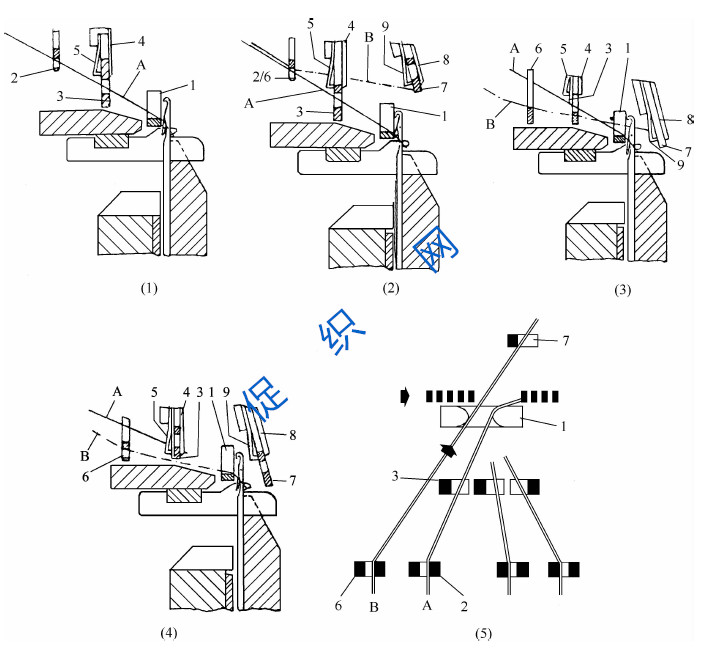

. o5 E3 ]: a! E' m/ F% K0 M每一調線裝置有四個可變換的導紗指。對每一導紗指的控制方式為：導紗指隨同關閉的夾線器和剪刀從基本位置被帶到墊紗位置，又隨同張開的夾線器和剪刀被帶回基本位置。導紗指、夾線器和剪刀是主要的工作機件。
