三、紗線張力補償裝置　

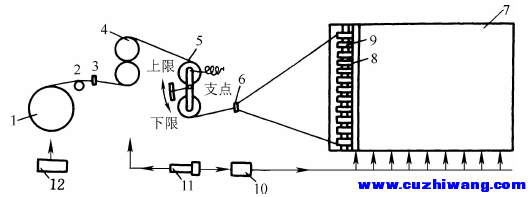

: M$ q0 [7 S: V# r8 |1 H在整經過程中隨著紗線筒子直徑的減小，退繞張力也將發生變化，并影響紗線的伸長量。為了保持張力穩定，使用張力傳感裝置，在整經過程中對紗筒上彈性紗伸長的差異自動地適時改變拉伸，進行張力的補償，做到繞在盤頭上的彈性紗的伸長差異減少到最低程度。一對張力傳感輥，裝在搖臂上，搖臂借拉簧與經紗張力保持平衡。搖臂軸端固有一只感應螺釘，螺釘隨搖臂作同步擺動。當經紗張力過大時，螺釘壓在下限感應開關上，通過電子放大器使無級調速器加速，筒子退繞速度增加，張力迅速減小。反之，當經紗張力過小時，通過上限感應開關和無級調速器使電動機減速，筒子退繞速度減小，直到張力恢復正常為止。
( @: Q+ h6 ^6 n- p
除了以上必要的裝置之外，為了盡量減少彈性紗線與機器的接觸點，所有導紗體的表面均為旋轉結構，使紗線受到積極、均勻的傳動。
: ]& ^& O# o, l$ L3 v" q; t
( u: }& T9 a4 E3 n( m! Y$ M5 Z8 R

二、紗線牽伸裝置　
+ V6 @8 o+ \3 @$ i8 l+ v1 a- X( p牽伸裝置是彈性紗整經機上所特有的一種裝置，它是將送紗輥送出的彈性紗卷繞到盤頭上之前進行適當的拉伸，保持彈性紗的平直。預牽伸量是指彈性紗由紗架送紗輥送出到張力輥之間的拉伸量。張力輥速度與紗筒退繞速度的比值稱為預牽伸比，它可以通過改變傳動送紗輥的電動機速度和變換齒輪在１～3.１7范圍內調節。從張力輥到盤頭之間紗線的拉伸為后牽伸量。盤頭卷取速度與張力輥速度的比值稱為后牽伸比。因為是彈性紗，后牽伸比可以是正值，也可以是負值?？偁可炝咳Q于紗線從紗筒至盤頭之間的拉伸量，預牽伸比與后牽伸比的乘積為總牽伸比，其值應盡量保持穩定。各牽伸比的計算遵從下列公式：

Ｄ_ｆ=ｖ_ｒ/ｖ_ｙ，Ｄ_ｂ=ｖ_ｂ/ｖ_ｒ，Ｄ_ｔ=Ｄ_ｆ×Ｄ_ｂ=ｖ_ｂ/ｖ_ｙ
% Y. f* |: i/ W
式中：Ｄ_ｆ———預牽伸比；
1 Q; m/ G1 c2 Y' O* tＤ_ｂ———后牽伸比；
Ｄ_ｔ———總牽伸比；
) m5 x  v+ i+ @* Q) O& v1 |ｖ_ｒ———張力輥轉動表面線速度，ｍ／ｓ；
ｖ_ｙ———紗筒退繞線速度，ｍ／ｓ；
ｖ_ｂ———盤頭轉動表面線速度，ｍ／ｓ。
