. X$ f% w* H6 \! ]! x所用的原料主要有滌粘中長(cháng)化纖、滌腈中長(cháng)化纖、滌綸長(cháng)絲等。因使用的原料不同，除前述共性外，還各具不同特點(diǎn)：滌腈中長(cháng)涼爽呢色澤鮮艷、易洗快干，但較易起毛；滌粘中長(cháng)涼爽呢不易粘貼、不易起毛，但色澤不如滌腈；滌綸長(cháng)絲涼爽呢挺括抗皺、尺寸穩定，但吸濕性較差。在設計時(shí)可根據穿著(zhù)需要合理選擇原料。
0 v& ^5 K1 _) m4 m9 d' h4 Q0 e屬中薄型織物。為增強織物的挺括、滑爽，減少單紗毛羽較長(cháng)對皮膚的刺激，經(jīng)緯皆使用9.8tex×2～14.8tex×2（40/2～60/2英支）股線(xiàn)為宜?？椢镌O計中需采用兩種不同線(xiàn)密度的紗線(xiàn)時(shí)，差異要適當。過(guò)小，紋路不突出；過(guò)大，布面粗糙不滑爽。實(shí)踐表明，兩種紗線(xiàn)的線(xiàn)密度差異在35%～45%左右為宜，如13.1tex×2與9.8tex×2（45/2英支與60/2英支），14.8tex×2與18.5tex×2（40/2英支與32/2英支）等。另外，為使織物具有一定的硬挺度，涼爽呢的紗線(xiàn)捻系數大致為正常紗線(xiàn)捻系數的1.1～1.2倍左右。

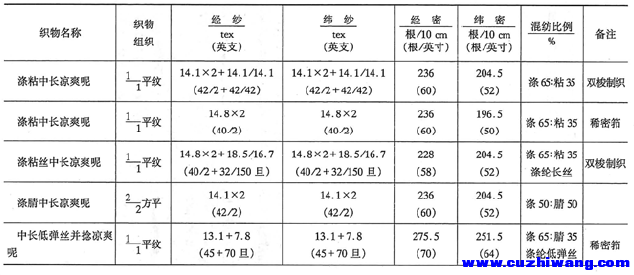

織物緊度與織物的手感和透氣量有關(guān)，一般，中特紗涼爽呢的經(jīng)向密度為196.5～236根/10cm，緯向密度為157～216.5根/10cm，經(jīng)向緊度為39%～49%，緯向緊度為32%～45%。選用上述配置，加上經(jīng)緯紗線(xiàn)的線(xiàn)密度、捻系數配置，可使織物稀而不薄、挺括、透氣涼爽。
使用化纖為原料，且紗線(xiàn)的捻度較高，為提高產(chǎn)品的品質(zhì)，在生產(chǎn)時(shí)必須注意以下幾點(diǎn)：合理選用生產(chǎn)工藝，特別是當使用化纖長(cháng)絲時(shí)，良好的并捻和定型是取得良好織造效果的必要保證。涼爽呢密度較稀，又因采用股線(xiàn)為多，筘路與條影是其主要疵點(diǎn)，因此整經(jīng)時(shí)要注意經(jīng)紗排列和張力的均勻；上織軸時(shí)，分紗要均勻，綜框夾緊度要適當，防止綜絲游動(dòng)；適當提高織機后梁位置，以增大上下層經(jīng)紗張力差異。
