8 n7 B5 N$ X7 F( P* j三、試驗方法與計算

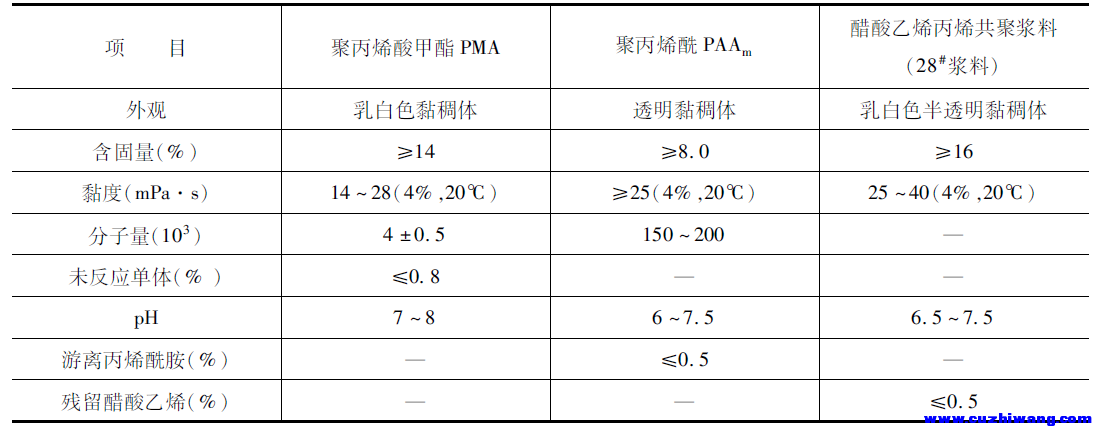

5 A9 D3 [' P& b' N& k' J% [2 e聚丙烯酸類(lèi)漿料在制備過(guò)程中很難得到只含一種單體的漿料，一般是由多種單體混合共聚而成，因此通常以含量較高的一類(lèi)單體的名稱(chēng)作為這種漿料的名稱(chēng)，使用企業(yè)通常能測定的主要項目是含固量和黏度值，且這兩項是影響聚丙烯酸類(lèi)漿料上漿性能和上漿質(zhì)量的重要指標。
1.含固量的測定
( v0 q3 Y  g3 W8 w/ t/ C/ Q（1）含固量的測定的原理。將一定量的試樣，在一定的溫度和真空條件下烘干至恒重，干燥后的試樣質(zhì)量的百分數即為聚丙烯類(lèi)漿料的含固量。
（2）含固量的計算：
7 _5 n7 e8 H" V

含固量=m×100%/m₀

式中：m——干燥后試樣質(zhì)量，g；

m₀——干燥前試樣的質(zhì)量，g。
$ s) i1 q' K8 s2.黏度的測定

稱(chēng)取根據含固率折算的相當于4g干重的試樣，且要精確到0.01g，放入300mL錐形燒瓶中加蒸餾水至100mL刻度（即配制成4%濃度的漿液），然后接到冷凝回流管，在水浴鍋中加熱攪拌至全部溶解均勻，取下冷卻至（20±0.5）℃，用旋轉式黏度計測定其黏度值。

7 S. B, m2 r. G5 M' u, W
