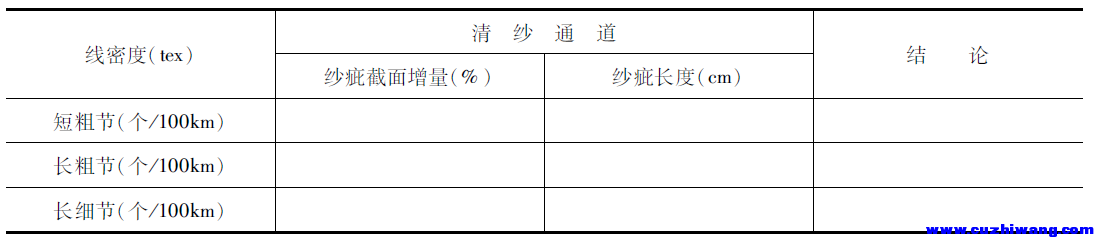

7 T6 ^9 {* o) j& O# M& O7 I7 I  J四、紗疵產(chǎn)生原因分析
紗疵的產(chǎn)生涉及原料選配、工藝設計、機械設備、車(chē)間溫濕度、操作水平、運轉管理等各個(gè)方面的工作。
1.短粗節
突發(fā)性短粗節主要產(chǎn)生在梳棉、并條和粗紗工序，精梳混紡紗中含有化纖成分時(shí)尤其嚴重；其次，精梳棉條的棉結和粗紗的通道是否光滑也是影響因素?；一ǘ探q竹節的主要產(chǎn)生環(huán)節是在粗紗牽伸部位的絨板、絨帶花造成。突發(fā)性短粗節長(cháng)度一般在3cm左右，其產(chǎn)生原因主要有以下幾個(gè)方面。
(1) 棉網(wǎng)質(zhì)量和生條棉結粒數對成紗粗節和棉結起決定作用，梳棉工序是紡紗流程的“心臟”，梳棉機一定要做到“四快一準”。梳棉的分梳是否充分，是否有束纖維存在，蓋板斬刀花是否正常、連續，將直接影響成紗粗節和棉結的多少。
" _3 q: M& X- s8 d7 C# E. E9 ]' V/ E(2)因并條工序承擔降低質(zhì)量不勻率、改善條干和內部結構、減少纖維彎鉤、提高纖維的伸直平行度的作用。而現代高速并條機往往會(huì )出現在牽伸區將纖維伸直平行，又在集束和圈條部分形成彎鉤或掛花甚至搓揉，破壞條子的結構和伸直狀態(tài)，這是產(chǎn)生突發(fā)性短粗節的最主要的原因之一。這類(lèi)粗節一般會(huì )被誤認為是細紗或其他工序產(chǎn)生的，往往延誤整治時(shí)機。
" {$ J9 c. m2 a9 z# ?2 u/ B(3) 人為磨破條子和條筒不光滑也是破壞條子結構、產(chǎn)生彎鉤、形成粗節的重要原因。
, e9 Z; E$ c; t" ?4 ^(4)其他如飛花、牽伸部件故障、清潔工作不善等造成的竹節可以采取正常管理措施將其減少，一般不會(huì )因此產(chǎn)生突發(fā)性的粗節。
2.長(cháng)粗節
# Q% X. i  d! i- ]# O" e(1)如果長(cháng)粗紗疵分散不集中，其產(chǎn)生應該在并條和粗紗工序，產(chǎn)生原因可能是并粗工序牽伸不開(kāi)或對纖維控制不力造成纖維集束移動(dòng)所形成，同時(shí)由于擋車(chē)工的操作不規范，如“追搭頭”也會(huì )產(chǎn)生長(cháng)粗節。
( u* s) q0 S& z7 i! U(2) 如果長(cháng)粗節集中反復出現在某些管紗中，則應考慮細紗和粗紗的可能性大一些，如粗紗羅拉對棉條或細紗羅拉對粗紗握持不夠、粗紗出“硬頭”、粗紗飄入鄰錠、細紗機上各種原因造成的雙根粗紗喂入等都會(huì )產(chǎn)生長(cháng)粗節。
: m* R+ e! r# l; _3.細節
造成細節的原因，以粗紗工藝的因素為最多。如粗紗的紡紗張力過(guò)大，防細節裝置失靈，錠翼動(dòng)平衡破壞，粗紗捻系數太低。細紗機的粗紗吊錠回轉不靈活也會(huì )在粗紗捻系數不高時(shí)產(chǎn)生細節，但首先應檢查粗紗機的紡紗張力和防細節裝置是否完好。  短粗節和細節是成紗中經(jīng)常出現的突發(fā)性有害紗疵，長(cháng)粗節出現頻率較少。
' f% u: r* i4 V4 ]
2 R$ E9 {' n' l6 {8 w- X( g& T3 q8 r5 P
